CW型电涡流制动器

产品用途:

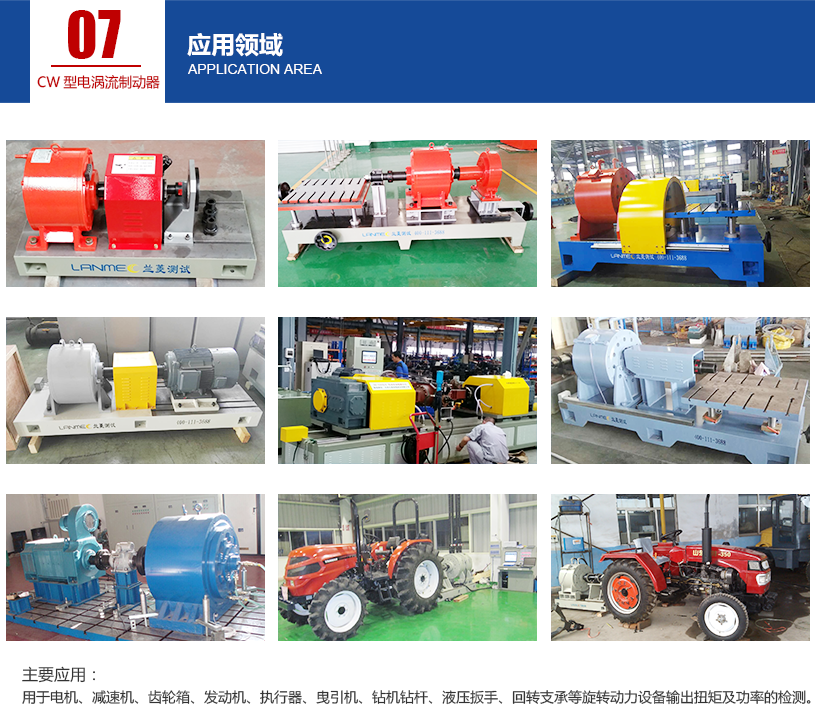

产品特点:电涡流制动器作为一种负载,主要用来测量动力机械特性的检验设备,它和其他控制测量仪可组成电涡流测功机。可用于内燃机、电机、燃气轮机、汽车及其动力机械部件的性能测试,与其他测功装置相比,CW系列测功装置具

0513-88802221

电涡流制动器作为一种负载,主要用来测量动力机械特性的检验设备,它和其他控制测量仪可组成电涡流测功机。可用于内燃机、电机、燃气轮机、汽车及其动力机械部件的性能测试,与其他测功装置相比,CW系列测功装置具有更高的可靠性、稳定性,和实用性。


主要特点:


1. 结构简单,运行稳定,价格低廉,使用维护方便。

2. 采用水冷却,噪音低,振动小。

3. 输入转速范围宽(200~3600r/min)。

4. 励磁控制功率小,采用单相直流电源。

5. 与测控系统配套,可实现自动化控制。

6. 作为制动器使用,具有制动力大,且稳定性能好等有点。2.png

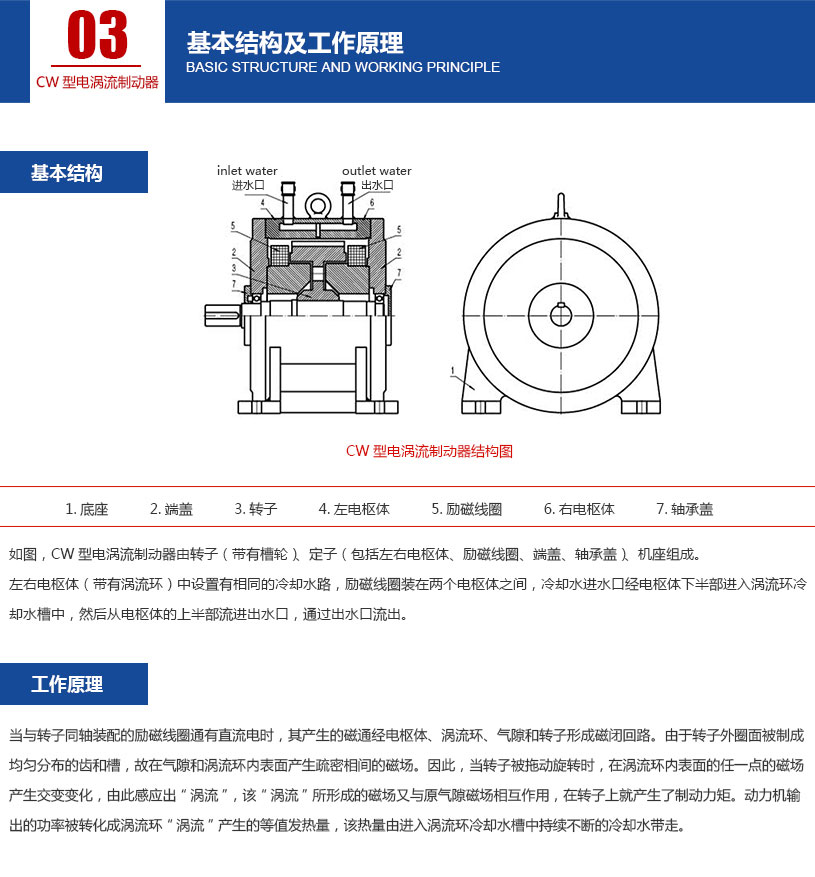

基本结构和工作原理:




如图11,CW型电涡流制动器由转子(带有槽轮)、定子(包括左右电枢体励磁线圈、端盖、轴承盖)、机座组成。

左右电枢体(带有涡流环)中设置有相同的冷却水路,励磁线圈装在两个电枢体之间,冷却水从进水口进入后经电枢体下半部进入涡流环冷却水槽中,然后从电枢体的上半部流进出水口,通过出水口流出。

当与转子同轴装配的励磁线圈通有直流电时,其产生的磁通经电枢体、涡流环、气隙和转子形成磁闭合回路。由于转子外圈面被制成均匀分布的齿和槽,故在气隙和涡流环内表面产生疏密相间的磁场。因此,当转子被拖动旋转时,在涡流环内表面的任一点的磁场产生交变变化,由此感应出“涡流”,该“涡流”所形成的磁场又与原气隙磁场相互作用,在转子上就产生了制动力矩。动力机输出的功率被转化成涡流环上“涡流”产生的等值发热量,该热量由进入涡流环冷却水槽中持续不断的冷却水带走。

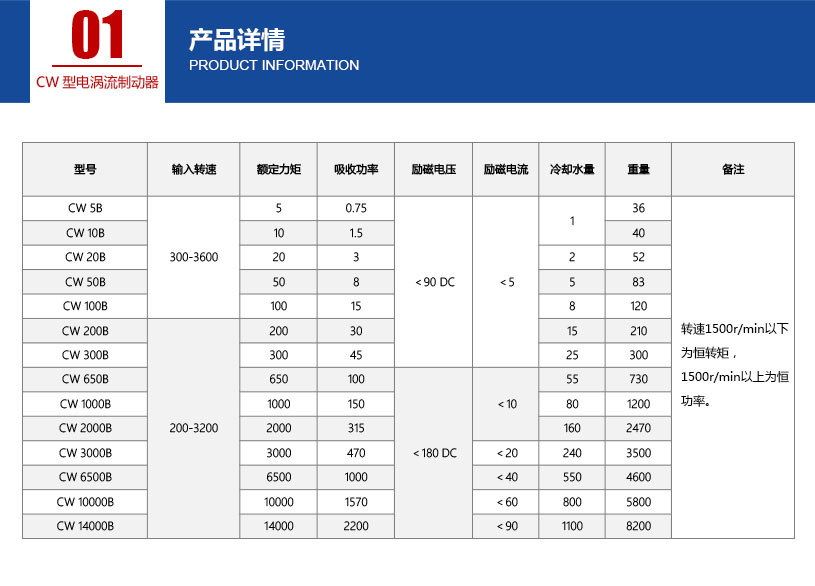

主要技术参数:
